Ang pagdaragdag ng mga rare earth elements sa Rare Earth Alloy Wear-Resistant Pipe makabuluhang nagpapabuti sa weldability kumpara sa mga conventional high-chrome o carbide-reinforced alloy pipe — ngunit ito rin ay nagpapakilala ng mga partikular na metalurhikong sensitivity na nangangailangan ng maingat na kontrol sa pamamaraan. Sa madaling salita, ang mga pagdaragdag ng rare earth ay pinipino ang weld heat-affected zone (HAZ), binabawasan ang hot cracking tendency, at pinapabuti ang pagiging matigas sa weld joint, basta't mahigpit na sinusunod ang mga pre-heating temperature, interpass temperature, at post-weld heat treatment (PWHT).
Kabilang sa iba't ibang kategorya ng Wear-Resistant Pipe magagamit sa merkado ngayon — kabilang ang mga variant ng ceramic-lined, basalt-lined, at bimetal composite — ang rare earth alloy pipe namumukod-tangi para sa pagsasama-sama ng makabuluhang abrasion resistance na may praktikal na field weldability. Pinaghiwa-hiwalay ng artikulong ito ang mga mekanismong metalurhiko, ang mga praktikal na kinakailangan sa welding, at ang mga kritikal na parameter na dapat maunawaan ng sinumang inhinyero o espesyalista sa pagkuha bago mag-install o mag-ayos. Rare Earth Alloy Wear-Resistant Pipe sa bukid.
Paano Binabago ng Rare Earth Elements ang Weld Metallurgy
Rare earth (RE) elements — pinakakaraniwang cerium (Ce), lanthanum (La), at yttrium (Y) — ay idinaragdag sa alloy matrix ng Rare Earth Alloy Wear-Resistant Pipe sa mga bakas na dami, karaniwang mula sa 0.02% hanggang 0.15% ayon sa timbang . Sa kabila ng maliliit na halagang ito, ang kanilang impluwensya sa pag-uugali ng weld ay malalim.
Sa panahon ng solidification ng weld pool, ang mga rare earth elements ay kumikilos bilang mga makapangyarihang grain refiners at inclusion modifier. Hindi tulad ng pamantayan Wear-Resistant Pipe na umaasa lamang sa mataas na carbon o chromium na nilalaman para sa katigasan, ang rare earth alloy pipe nakakamit ang pagganap nito sa pamamagitan ng mas pinong microstructural approach. Sa partikular, ang mga elemento ng RE ay gumaganap ng tatlong pangunahing gawaing metalurhiko:
- Desulfurization at deoxygenation: Ang mga elemento ng RE ay may malakas na pagkakaugnay para sa sulfur at oxygen, na bumubuo ng mga matatag na RE sulfide at oxide (hal., Ce₂O₃, CeS) na lumulutang palabas ng weld pool bilang mga slag inclusion, na binabawasan ang konsentrasyon ng mga nakakapinsalang impurities sa mga hangganan ng butil.
- Pagdalisay sa hangganan ng butil: Sa pamamagitan ng pag-alis ng sulfur at phosphorus mula sa mga hangganan ng austenite grain, binabawasan ng mga karagdagan ng RE ang pagkamaramdamin sa pag-crack ng liquation sa HAZ — isang karaniwang failure mode sa mga high-alloy wear-resistant steels.
- Kontrol ng morpolohiya ng karbida: Sa mga high-carbon wear alloy, binabago ng mga elemento ng RE ang hugis ng mga pangunahing karbida mula sa mga plato na may matalas na talim patungo sa mas bilugan, mas nakakalat na mga particle, na nagpapababa ng konsentrasyon ng stress sa mga interface ng weld at nagpapabuti sa pangkalahatang ductility ng joint.
Ang pinagsamang epekto ay isang weld joint na may mas pino, mas homogenous na microstructure at mas mahusay na tibay — isang kritikal na kalamangan kapag ang Rare Earth Alloy Wear-Resistant Pipe ay sumasailalim sa mga impact load o vibration sa serbisyo.
Weldability Kumpara sa Conventional Wear-Resistant Alloys
Upang mabilang ang pagpapabuti, inihahambing ng sumusunod na talahanayan ang mga tagapagpahiwatig ng weldability ng Rare Earth Alloy Wear-Resistant Pipe laban sa dalawang karaniwang alternatibo sa loob ng mas malawak na pamilya ng Wear-Resistant Pipe : karaniwang high-chrome white iron pipe (28% Cr) at plain carbon-manganese wear steel (hal., Hardox-equivalent).
| Parameter | RE Alloy Wear-Resistant Pipe | High-Chrome White Iron Pipe | Carbon-Mn Wear Steel |
|---|---|---|---|
| Hot Cracking Susceptibility | Mababa | Napakataas | Mababa–Medium |
| Kinakailangang Preheat Temperatura | 150–250°C | 300–450°C o hindi nawelding | 50–150°C |
| HAZ Grain Coarsening | Katamtaman (RE-pino) | Grabe | Katamtaman |
| Magkasamang Tigas (Charpy, J) | 35–60 J | <10 J | 60–120 J |
| Field Repairability | Mabuti | mahirap | Mahusay |
Ang data ay malinaw na nagpapakita na Rare Earth Alloy Wear-Resistant Pipe sumasakop sa isang praktikal na gitnang lupa - higit na nagagawang weldable kaysa sa high-chrome na puting bakal, habang nag-aalok ng higit na mahusay na wear resistance kumpara sa plain wear steel. Para sa mga operasyong nangangailangan ng parehong proteksyon sa abrasion at on-site joint flexibility, ang rare earth alloy pipe patuloy na naghahatid ng isang mas balanseng solusyon sa engineering kaysa sa alinman sa matinding alternatibo sa maginoo Wear-Resistant Pipe .
Mga Kinakailangan sa Pre-Weld Preparation
Ang wastong pre-weld na paghahanda ay hindi mapag-usapan para sa pagkamit ng sound joints in Rare Earth Alloy Wear-Resistant Pipe . Ang mga sumusunod na hakbang ay dapat na mahigpit na sundin:
Surface Cleaning
Ang lahat ng mill scale, kalawang, grasa, at moisture ay dapat alisin sa loob ng hindi bababa sa 25 mm ng weld zone. Ang kontaminasyon — partikular na ang mga sulfur compound — ay maaaring i-override ang kapaki-pakinabang na epekto ng RE desulfurization at muling ipasok ang panganib ng mainit na pag-crack. Ito ay lalong mahalaga para sa rare earth alloy pipe , kung saan ang RE-modified grain boundaries ay sensitibo sa sulfur reintroduction. Ang anggulong paggiling sa isang maliwanag na metal na tapusin ay ang inirerekomendang paraan.
Pre-Heating
Isang preheat na temperatura ng 150°C hanggang 250°C ay kinakailangan para sa karamihan ng mga grado ng Rare Earth Alloy Wear-Resistant Pipe na may katumbas na carbon (CE) sa hanay na 0.45–0.65. Dapat na pantay na ilapat ang preheat gamit ang propane torches o induction heating blanket, na na-verify sa pamamagitan ng surface contact thermometer, at pinapanatili sa buong operasyon ng welding.
Pinagsamang Disenyo
Isang solong o dobleng paghahanda ng V-groove na may a 60–70° kasama ang anggulo at ang root face na 1.5–2.0 mm ay inirerekomenda para sa butt joints. Ang geometry na ito ay nagbibigay ng sapat na access para sa root pass deposition habang pinapaliit ang dami ng weld metal na kinakailangan, na binabawasan ang pagpasok ng init at nauugnay na paglambot ng HAZ — isang pagsasaalang-alang na ibinabahagi sa lahat ng high-alloy Wear-Resistant Pipe ngunit partikular na kritikal para sa RE-pinahusay na microstructure.
Mga Inirerekomendang Proseso ng Welding at Consumable
Hindi lahat ng proseso ng welding ay pantay na angkop sa Rare Earth Alloy Wear-Resistant Pipe . Ang pagpili ng proseso ay direktang nakakaapekto sa pagpasok ng init, rate ng pagbabanto, at pag-iingat ng RE-modified microstructure sa HAZ.
- SMAW (Shielded Metal Arc Welding): Angkop para sa pag-aayos ng field ng rare earth alloy pipe . Gumamit ng mga low-hydrogen electrodes (E7018 o katumbas) na may moisture-baked na kondisyon (naka-imbak sa 300–350°C, ginamit sa loob ng 4 na oras ng pag-alis). Ang input ng init ay dapat na panatilihin sa ibaba 25 kJ/cm bawat pass.
- FCAW (Flux-Cored Arc Welding): Mas gusto para sa produksyon welding ng Wear-Resistant Pipe dahil sa mas mataas na rate ng deposition. Gumamit ng gas-shielded flux-cored wire na may 75% Ar / 25% CO₂ shielding gas. Panatilihin ang temperatura ng interpass sa ibaba 200°C upang maiwasan ang labis na carbide coarsening.
- GTAW (TIG Welding): Inirerekomenda para sa mga root pass sa mas maliit na diameter Rare Earth Alloy Wear-Resistant Pipe (DN50–DN150) kung saan kritikal ang katumpakan at mababang pagbabanto. Gumamit ng katugma o bahagyang hindi tugmang filler wire upang mapanatili ang tibay.
- Iwasan ang SAW (Submerged Arc Welding) para sa manipis na pader na mga seksyon ng alinman rare earth alloy pipe , dahil ang mataas na init na input (madalas na lumalagpas sa 50 kJ/cm) ay maaaring matunaw ang RE-modified carbide at pabayaan ang microstructural benefits ng mga rare earth na karagdagan.
Mga Protokol ng Post-Weld Heat Treatment (PWHT).
Ang post-weld heat treatment ay mahigpit na inirerekomenda — at sa maraming pressure-service application, sapilitan — para sa Rare Earth Alloy Wear-Resistant Pipe . Ang mga layunin ng PWHT ay upang mapawi ang mga natitirang stress sa welding, palamigin ang anumang martensite na nabuo sa HAZ sa panahon ng paglamig, at ibalik ang isang antas ng katigasan sa weld zone. Kumpara sa iba Wear-Resistant Pipe , ang rare earth alloy pipe partikular na mahusay na tumugon sa kinokontrol na PWHT dahil sa RE-stabilized na istraktura ng hangganan ng butil, na lumalaban sa labis na paglaki ng butil sa panahon ng thermal cycle.
Stress Relief Annealing
Painitin ang natapos na weld assembly sa 550–620°C , hawakan ng 1 oras bawat 25 mm ng kapal ng pader (minimum na 1 oras), pagkatapos ay dahan-dahang palamig sa hangin o sa ilalim ng insulating blanket sa isang kontroladong bilis na hindi lalampas 100°C/oras hanggang sa bumaba ang temperatura sa ibaba 300°C. Ang mabilis na paglamig mula sa temperatura ng PWHT ay maaaring muling magpawi ng mga stress at bahagyang maaalis ang benepisyo sa pag-alis ng stress.
Pag-iwas sa Sensitization
Para sa mga grado ng Rare Earth Alloy Wear-Resistant Pipe na may nilalamang chromium na higit sa 12%, iwasan ang matagal na pagkakalantad sa hanay ng temperatura ng 450–850°C sa panahon ng PWHT, dahil ito ay maaaring magdulot ng chromium carbide precipitation sa mga hangganan ng butil (sensitization), na nagpapababa ng corrosion resistance sa weld joint. Sa ganitong mga kaso, maaaring kailanganin ang isang solution anneal sa 1,050°C na sinusundan ng mabilis na pag-quench sa halip na ang kumbensyonal na stress relief.

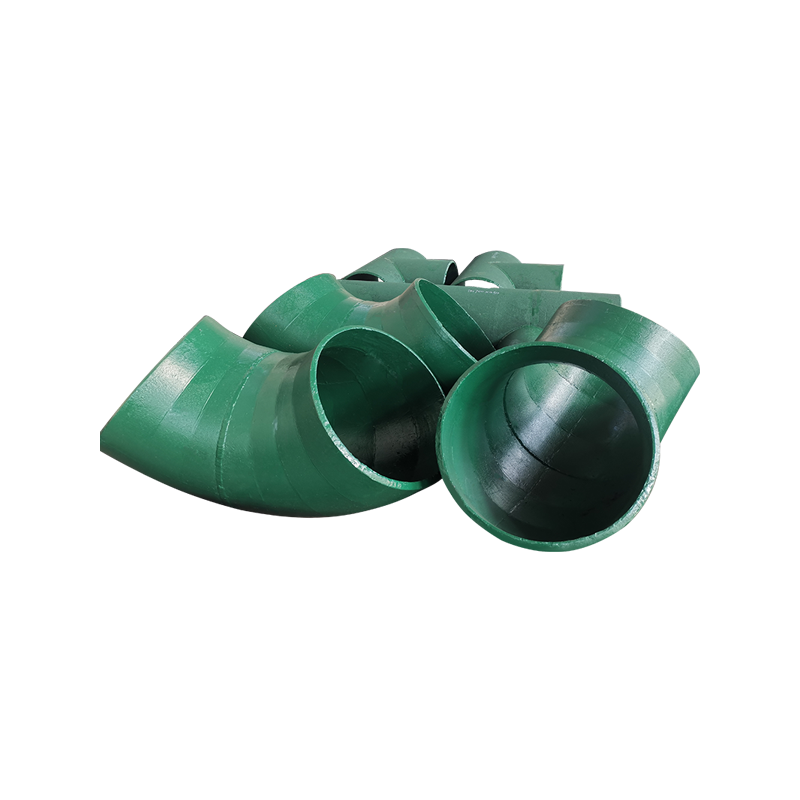

Rare earth wear-resistant steel pipe
Mga Karaniwang Depekto sa Weld at Paano Maiiwasan ang mga Ito
Kahit na may mga na-optimize na pamamaraan, ang ilang mga depekto ay mas laganap sa Rare Earth Alloy Wear-Resistant Pipe hinang. Ang pag-unawa sa kanilang mga ugat na sanhi ay nagbibigay-daan sa maagap na pag-iwas:
| Uri ng Depekto | Pangunahing Dahilan | Panukala sa Pag-iwas |
|---|---|---|
| HAZ Cold Cracking | Hydrogen embrittlement martensite formation | Gumamit ng mababang-hydrogen consumables; panatilihin ang preheat ≥150°C |
| Porosity | Halumigmig sa pagkilos ng bagay o shielding gas contamination | Maghurno ng mga electrodes; i-verify ang shielding gas flow rate (15–20 L/min) |
| Kakulangan ng Fusion | Hindi sapat na input ng init o maling bilis ng paglalakbay | Panatilihin ang enerhiya ng arko sa loob ng tinukoy na saklaw; paglilinis ng inter-pass |
| Paglambot ng HAZ | Labis na temperatura ng interpass na dissolving carbide | Subaybayan ang temperatura ng interpass; panatilihin sa ibaba 200°C |
Non-Destructive Testing Pagkatapos ng Welding
Kasunod ng pagkumpleto ng lahat ng welding at PWHT operations, lahat ng joints in Rare Earth Alloy Wear-Resistant Pipe ang mga sistema ay dapat sumailalim sa isang tinukoy na hindi mapanirang pagsusuri (NDE) na pagkakasunud-sunod bago bumalik sa serbisyo. Ang parehong mga prinsipyo ng NDE ay malawak na nalalapat sa iba Wear-Resistant Pipe , ngunit ang naantalang pag-crack na pag-uugali ay partikular sa rare earth alloy pipe ginagawang kritikal ang timing at pagkakasunud-sunod ng inspeksyon:
- Visual Inspection (VT): I-verify ang weld profile, cap geometry, at kawalan ng surface-breaking crack o undercut na lampas sa 0.5 mm depth.
- Magnetic Particle Inspection (MT): I-detect ang mga discontinuities sa ibabaw at malapit sa ibabaw, partikular na ang mga cold crack ng HAZ na maaaring mabuo 24–48 oras pagkatapos ng welding dahil sa naantalang hydrogen cracking.
- Ultrasonic Testing (UT): Volumetric examination for internal lack of fusion, porosity clusters, or lamellar tearing. Inirerekomenda ang phased array UT (PAUT) para sa mga kapal ng pader na higit sa 20 mm.
- Hardness Survey (HV10): Kumpirmahin na ang tigas ng HAZ ay hindi lalampas 350 HV pagkatapos ng PWHT, na magsasaad ng natitirang martensite at hindi katanggap-tanggap na panganib sa cold cracking.
Pagsasagawa ng MT inspeksyon nang hindi mas maaga kaysa 24 na oras pagkatapos makumpleto ang weld ay partikular na mahalaga para sa Rare Earth Alloy Wear-Resistant Pipe , dahil ang naantala na pag-crack na tinulungan ng hydrogen ay maaaring bumuo ng mabuti pagkatapos na lumamig ang joint sa temperatura ng kapaligiran.
Mga Praktikal na Takeaway para sa Mga Field Engineer at Procurement Team
Ang mga bentahe ng weldability na ipinakilala ng mga pagdaragdag ng bihirang lupa Rare Earth Alloy Wear-Resistant Pipe isang tunay na mabubuhay na solusyon para sa mga abrasive na sistema ng serbisyo na nangangailangan din ng field-weldable joints. Gayunpaman, ang pagsasakatuparan ng mga pakinabang na iyon ay nangangailangan ng disiplina sa pagpapatupad ng pamamaraan. Mga pangunahing praktikal na punto na dapat isulong:
- Laging humiling ng katumbas ng carbon (CE) na halaga mula sa tagagawa ng pipe bago idisenyo ang iyong welding procedure specification (WPS), dahil ang CE ay direktang nagdidikta ng mga kinakailangan sa pagpapainit para sa anumang rare earth alloy pipe grado.
- Tukuyin low-hydrogen electrodes bilang isang kinakailangan sa kontrata sa mga kontrata sa paggawa at pag-install — ang electrode moisture ay ang pinakamalaking nakokontrol na kadahilanan ng panganib para sa malamig na pag-crack sa lahat ng high-alloy Wear-Resistant Pipe .
- Kung maaari, magsagawa ng welding sa isang kontroladong panloob na kapaligiran. Ang hangin, ulan, at ambient na temperatura sa ibaba 5°C ay kapansin-pansing nagpapataas ng hydrogen absorption at mga rate ng paglamig, na parehong nakapipinsala sa kalidad ng weld sa Rare Earth Alloy Wear-Resistant Pipe .
- Badyet para sa PWHT sa iskedyul ng proyekto — ang paglaktaw nito upang mabawasan ang gastos ay halos palaging humahantong sa napaaga na pag-crack ng HAZ at mas mahal na mga pagkabigo sa serbisyo, anuman ang grado ng rare earth alloy pipe tinukoy.
Ang pagdaragdag ng rare earth element sa Rare Earth Alloy Wear-Resistant Pipe ay isang netong positibo para sa weldability — ngunit inililipat nito ang hamon mula sa likas na katangian ng materyal ng tubo sa katumpakan at disiplina ng pamamaraan ng hinang. Sa tamang pagpili ng proseso, thermal management, at post-weld inspection, ang matibay, mataas na integridad na weld joints ay ganap na makakamit sa field at shop environment. Para sa anumang proyektong tumutukoy Wear-Resistant Pipe sa paghingi ng abrasive na serbisyo, ang rare earth alloy pipe ay nananatiling isa sa mga pinakakatuwirang teknikal at mapag-install na mga pagpipilian na magagamit ngayon.
