Malagkit na ceramic wear-resistant Ang pipe ay gumagana nang maaasahan sa ilalim ng mga kondisyon ng thermal cycling kapag maayos na na-engineered, ngunit ang kahabaan ng buhay nito ay lubos na nakadepende sa adhesive formulation, mga detalye ng ceramic tile, at ang kalubhaan ng mga pagbabago sa temperatura. Karamihan sa mga de-kalidad na adhesive ceramic wear-resistant pipe ay nagpapanatili ng integridad ng istruktura sa mga saklaw ng temperatura na −30°C hanggang 350°C (−22°F hanggang 662°F) , basta't napili ang tamang sistema ng pandikit. Kapag ang mga thermal cycle ay sukdulan o mabilis, ang differential thermal expansion sa pagitan ng ceramic lining at ang bakal na substrate ay nagiging pangunahing banta sa pangmatagalang pagganap. Ang pag-unawa sa dinamikong ito ay mahalaga para sa sinumang engineer o procurement manager na nagsusuri ceramic wear-resistant pipe para sa thermally demanding na mga application.
Bakit Isang Kritikal na Hamon ang Thermal Cycling para sa Malagkit na Ceramic na Wear-Resistant Pipe
Ang thermal cycling ay tumutukoy sa mga paulit-ulit na pag-init at paglamig na nararanasan ng isang pipeline system sa panahon ng operasyon, pagsisimula, at pagsara. Para sa adhesive ceramic wear-resistant pipe, lumilikha ito ng mekanikal na hamon na nakaugat sa pisika: alumina ceramic (Al₂O₃) ay may coefficient ng thermal expansion (CTE) na humigit-kumulang 7–8 × 10⁻⁶/°C , habang ang carbon steel ay lumalawak sa humigit-kumulang 11–12 × 10⁻⁶/°C. Nangangahulugan ang mismatch na ito na sa bawat pagbabago ng temperatura, ang bakal na substrate at ang mga ceramic tile ay lumalawak at kumukurot sa magkaibang mga rate.
Sa paglipas ng daan-daan o libu-libong cycle, ang differential movement na ito ay bumubuo ng pinagsama-samang shear stress sa adhesive bond layer. Kung hindi ma-absorb o ma-distribute ng adhesive ang stress na ito, sa kalaunan ay magde-delaminate ito — magdudulot ng pagkaka-debond, crack, o shift ng mga tile. Ito ang dahilan kung bakit ang pagpili ng malagkit para sa isang abrasion resistant pipe ay hindi pangalawang desisyon; ito ay kasing kritikal ng mismong detalye ng ceramic tile.

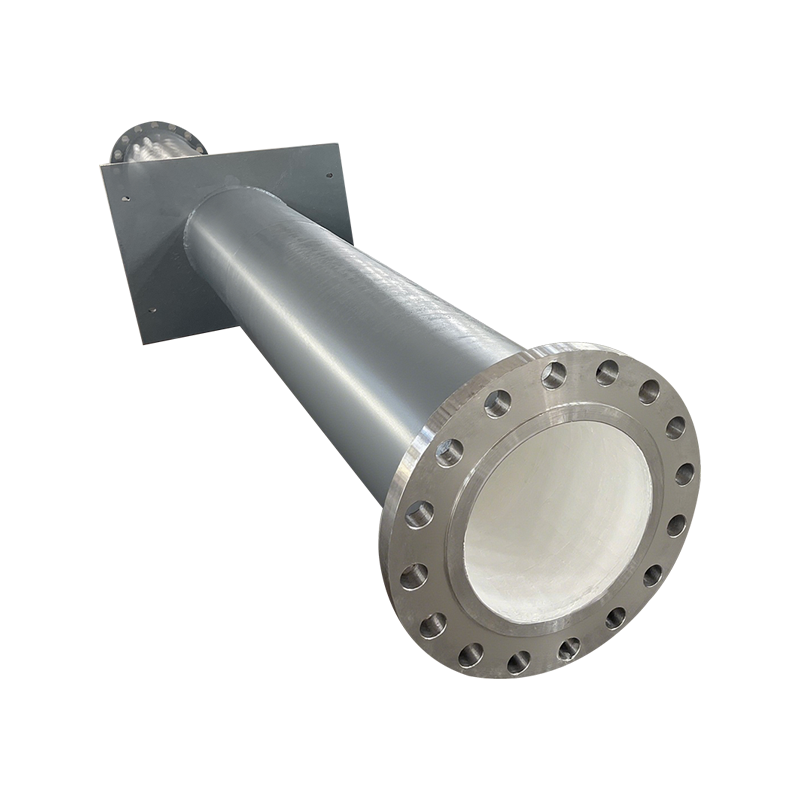

ceramic wear-resistant
Paano Tinutukoy ng Adhesive System ang Performance ng Thermal Cycling
Ang adhesive na ginagamit sa adhesive ceramic wear-resistant pipe ay dapat gumanap ng dalawang magkasalungat na tungkulin nang sabay-sabay: dapat itong mahigpit na mag-bonding upang hawakan ang mga ceramic tile laban sa high-velocity abrasive flow, ngunit mananatiling sapat na flexible para masipsip ang thermally induced stress. Ang pinakakaraniwang ginagamit na mga sistema ng pandikit ay kinabibilangan ng:
- Mataas na temperatura na epoxy adhesives: Angkop para sa tuluy-tuloy na temperatura hanggang sa 180°C, na may mahusay na paglaban sa kemikal. Nagiging malutong ang mga ito sa itaas ng kanilang glass transition temperature (Tg), na ginagawa itong hindi angkop para sa mga application na may malawak na thermal swing na lampas sa saklaw na ito.
- Binagong inorganic adhesives (batay sa silicate): Ginagamit ang mga ito para sa mga application na may mataas na temperatura na higit sa 300°C. Nag-aalok ang mga ito ng mahusay na paglaban sa init ngunit mas mababa ang kakayahang umangkop, na ginagawa silang mas madaling mag-crack sa ilalim ng mabilis na thermal shock.
- Hybrid polymer-ceramic adhesives: Pinagsasama ng mga formulation na ito ang organic flexibility at inorganic na thermal stability, na ginagawa silang mas pinili para sa adhesive ceramic wear-resistant pipe na sumasailalim sa paulit-ulit na thermal cycling sa pagitan ng 0°C at 250°C.
Sa pagsasagawa, maraming mga tagagawa ng abrasion resistant steel pipe gumamit ng dual-layer bonding system: isang flexible primer coat na direktang inilapat sa blasted steel substrate, na sinusundan ng high-strength ceramic adhesive layer. Ang diskarte na ito ay nagbibigay-daan sa primer na kumilos bilang isang stress buffer sa panahon ng thermal expansion at contraction, na makabuluhang nagpapahaba ng buhay ng bono.
Paghahambing ng Saklaw ng Temperatura: Malagkit na Ceramic kumpara sa Iba Pang Wear-Resistant Pipe Lining
Upang ilagay sa konteksto ang thermal performance ng adhesive ceramic wear-resistant pipe, inihahambing ito ng talahanayan sa ibaba sa mga karaniwang alternatibong teknolohiya ng lining na ginagamit sa mga abrasive conveying system:
| Uri ng Lining | Max Patuloy na Temp. | Thermal Cycling Tolerance | Thermal Shock Resistance |
|---|---|---|---|
| Adhesive Ceramic Wear-Resistant Pipe | 250–350°C | Katamtaman hanggang Mataas | Katamtaman |
| Cast Basalt Lined Pipe | 300°C | Mababa | mahirap |
| Rubber-Lined Pipe | 80–120°C | Mataas (sa loob ng saklaw) | Mabuti |
| UHMWPE-Lined Pipe | 80–100°C | Katamtaman | Mabuti |
| Bimetal Composite Pipe | 500°C | Napakataas | Magaling |
Gaya ng ipinakita, ang malagkit na ceramic na wear-resistant pipe ay sumasakop sa isang malakas na gitnang lupa — mas mataas ang performance ng goma at UHMWPE sa matataas na temperatura habang nag-aalok ng higit na paglaban sa abrasion kumpara sa mga alternatibong polymer. Gayunpaman, para sa mga aplikasyon na lampas sa 350°C, ang mga cast basalt o bimetal na solusyon ay dapat suriin sa halip.
Mga Real-World na Application Kung Saan Isang Salik ang Thermal Cycling
Ang adhesive ceramic wear-resistant pipe ay malawakang naka-deploy sa mga industriya kung saan ang thermal cycling ay isang hindi maiiwasang operational reality:
Mga Coal-Fired Power Plants
Sa fly ash at bottom ash conveying system, ang mga tubo ay regular na umiikot sa pagitan ng ambient temperature sa panahon ng shutdown at operating temperature na 150–220°C sa panahon ng full-load generation. Ang ceramic wear-resistant pipe na naka-install sa mga system na ito na may inorganic adhesive ay nagpakita ng buhay ng serbisyo na lampas sa 5 taon , kumpara sa 12–18 buwan para sa mga unlined steel pipe sa parehong serbisyo.
Paggawa ng Semento
Ang mga hilaw na linya ng transportasyon ng hilaw na pagkain at klinker sa mga planta ng semento ay madalas na nakakaranas ng mainit na daloy ng materyal sa hanay na 200–300°C. Ang mga araw-araw na startup at shutdown cycle ay lumilikha ng makabuluhang thermal stress. Sa kapaligirang ito, abrasion resistant pipe na may 92% alumina lining ay ipinakita upang bawasan ang mga agwat ng pagpapanatili ng pipeline mula quarterly hanggang taunang mga iskedyul ng pagpapalit.
Mga Halamang Bakal at Metalurhiko
Ang slag at granulated blast furnace (GBF) slurry system ay nakakaranas ng parehong mataas na abrasion at variable na kondisyon ng temperatura. dito, abrasion resistant steel pipe dapat sabay na pangasiwaan ang thermal cycling at impact loading mula sa magaspang na mga particle ng slag — isang dalawahang hamon na naglalagay ng mahigpit na pangangailangan sa parehong ceramic tile grade at adhesive system.
Malagkit na ceramic wear-resistant
Mga Pangunahing Salik na Nakakabawas sa Thermal Cycling Damage sa Adhesive Ceramic Wear-Resistant Pipe
Ang mga inhinyero ay maaaring makabuluhang pahabain ang buhay ng serbisyo ng adhesive ceramic wear-resistant pipe sa mga thermally demanding na kapaligiran sa pamamagitan ng pagkontrol sa mga sumusunod na variable:
- Pag-optimize ng laki ng tile: Ang mas maliliit na ceramic tile (hal., 25mm × 25mm × 6mm) ay nakakaipon ng mas kaunting internal thermal stress kaysa sa malalaking tile. Ang mga tile na mas maliit na format ay lubos na inirerekomenda para sa mga system na may mga pagbabago sa temperatura na higit sa 100°C.
- Disenyo ng pinagsamang grawt: Ang pagsasama ng kinokontrol na mga kasukasuan ng grawt sa pagitan ng mga tile ay nagbibigay-daan para sa thermal na paggalaw nang hindi nabubuo ang stress sa adhesive interface. Karaniwang ginagamit ang magkasanib na lapad na 1–2mm na puno ng flexible refractory mortar.
- Pre-treatment ng bakal na substrate: Sa 2.5 o Sa 3 blast cleaning ng inner pipe surface, na nakakamit ang surface roughness (Rz) na 50–70 μm, makabuluhang nagpapabuti ng adhesive anchoring at binabawasan ang panganib ng delamination sa panahon ng thermal stress event.
- Mga kontroladong siklo ng pagpapagaling: Ang pagpapahintulot sa pandikit na ganap na magaling sa tamang temperatura bago pumasok ang tubo sa serbisyo ay pumipigil sa napaaga na pagkabigo ng bono. Maraming mga high-temperature na adhesive ang nangangailangan ng unti-unting pagpapagaling: pagpapatigas sa temperatura ng silid na sinusundan ng post-cure sa 80–120°C sa loob ng 2–4 na oras.
- Rate ng pagbabago ng temperatura: Saanman posible ang pagpapatakbo, ang paglilimita sa rate ng pagtaas ng temperatura sa ibaba 5°C bawat minuto sa panahon ng pagsisimula ay binabawasan ang agarang thermal shock load sa adhesive bond layer.
Mga Rekomendasyon sa Inspeksyon at Pagpapanatili para sa Thermally Cycled Adhesive Ceramic Wear-Resistant Pipe
Kahit na well-engineered adhesive ceramic wear-resistant pipe ay nangangailangan ng structured inspection regime kapag ang thermal cycling ay isang regular na bahagi ng mga operasyon. Inirerekomenda ang sumusunod na iskedyul ng pagpapanatili:
- Paunang inspeksyon sa 3 buwan: Pagkatapos ng unang season ng thermal cycling, magsagawa ng panloob na visual na inspeksyon gamit ang isang borescope o pipe inspection camera upang matukoy ang anumang maagang pag-debonding ng tile, pag-crack ng grout joint, o pag-alis ng tile.
- Taunang pagsubok sa pag-tap: Gumamit ng naka-calibrate na martilyo o tap test tool para i-audit ang integridad ng bono ng mga ceramic tile. Ang isang guwang na tunog ay nagpapahiwatig ng delamination. Ang anumang mga maluwag na tile ay dapat na muling i-bond o palitan bago sila maalis at magdulot ng pinsala sa ibaba ng agos.
- Thermal imaging sa panahon ng operasyon: Maaaring matukoy ng infrared thermography ang mga lugar ng pagkawala o pagnipis ng ceramic tile mula sa labas ng pipe, dahil ang nakalantad na bakal ay mas mainit kaysa sa mga seksyon na may linyang ceramic sa ilalim ng parehong mga kondisyon ng paghahatid.
- Threshold sa pagpapalit ng seksyon: Kapag higit sa 15% ng ceramic tile area sa alinmang seksyon ng pipe ay nagpapakita ng mga senyales ng debonding o pagkawala, ang seksyong iyon ng adhesive ceramic wear-resistant pipe ay dapat na naka-iskedyul para sa ganap na pag-relining o pagpapalit sa halip na pag-aayos ng lugar.
Ang adhesive ceramic wear-resistant pipe ay isang technically sound at cost-effective na solusyon para sa karamihan ng mga pang-industriyang thermal cycling na mga sitwasyon, partikular na kung saan ang operating temperature ay nananatiling mababa sa 300°C at ang mga rate ng pagbabago ng temperatura ay katamtaman. Ang kumbinasyon ng mataas na alumina na tigas (HV 1200–1500), chemical inertness, at adaptable adhesive system ay ginagawa itong isa sa mga pinaka-versatile. abrasion resistant steel pipe magagamit ang mga solusyon para sa pagbuo ng kuryente, semento, pagmimina, at mga aplikasyong metalurhiko.
Ang susi sa pag-maximize ng performance sa ilalim ng thermal cycling ay hindi lang pagpili ng anumang ceramic wear-resistant pipe — ito ay pagpili ng tamang adhesive formulation, tile format, at surface preparation standard para sa iyong partikular na profile ng temperatura. Mahigpit na ipinapayo ang pakikipagtulungan sa isang supplier na makakapagbigay ng dokumentadong thermal cycle test data at mga field case reference para sa iyong industriya bago gumawa ng ganap na pag-install.
