Anong laki ng particle, slurry velocity, at solidong hanay ng konsentrasyon ang maaasahang panghawakan ng Ceramic Ring Wear Resistant Pipe nang walang labis na pagkasira o panganib ng pagkabigo ng liner?

Kakayahang Laki ng Particle

Ang Ceramic Ring Wear Resistant Pipe ay dinisenyo upang hawakan fine to coarse abrasive solids na may mataas na pagtutol sa sliding at impingement wear. Sa karamihan ng mga slurry at pneumatic conveying system, ang mga naturang tubo ay mapagkakatiwalaang nagpoproseso ng mga laki ng particle mula sa mga sub-micron na multa hanggang humigit-kumulang 10–25 mm nang walang pinabilis na pagkasira ng ibabaw, sa kondisyon na ang daloy ng rehimen ay matatag at ang epekto ng enerhiya ay kinokontrol. Ang mga pinong at katamtamang particle ay pangunahing nagdudulot ng sliding abrasion, na ang mga advanced na alumina o zirconia ceramic ring ay lumalaban nang husto dahil sa kanilang mataas na tigas (karaniwang 85–90 HRA). Ang mga magaspang na particle ay nagpapakilala ng epekto at paglo-load ng punto, lalo na sa mga liko o paglipat. Habang ang ceramic mismo ay lumalaban sa abrasion, ang labis na epekto mula sa malalaking o angular na particle ay maaaring magdulot ng micro-cracking o localized chipping kung mataas ang bilis. Kung ikukumpara sa rubber-lined o hardened steel pipe, ang Ceramic Ring Wear Resistant Pipe ay nagpapanatili ng dimensional na katatagan at wear resistance sa mas malawak na hanay ng laki ng particle, ngunit dapat itong wastong tukuyin para sa particle geometry, angularity, at impact angle upang maiwasan ang mekanikal na pinsala sa halip na wear-driven na pagkasira.

Saklaw ng Slurry na Bilis

A Ceramic Ring Wear Resistant Pipe ay partikular na angkop para sa katamtaman hanggang mataas na bilis ng slurry , kung saan nakararanas ng mabilis na pagguho ang mga karaniwang metal na tubo. Sa karamihan ng mga pang-industriyang aplikasyon, ang maaasahang operasyon ay nakakamit sa 2 hanggang 6 m/s sa slurry transport, at sa ilang well-engineered system, velocities ng hanggang 8–10 m/s maaaring mapanatili nang walang labis na pagsusuot ng liner. Sa mas mababang bilis, maaaring mangyari ang sedimentation at localized abrasion, habang sa sobrang mataas na bilis, ang impact forces sa elbows, reducer, at entry point ay maaaring lumampas sa fracture toughness limit ng ceramic material o ng bonding system sa pagitan ng mga ring at steel substrate. Ang pangunahing bentahe ng ceramic ring construction ay na ito ay namamahagi ng suot na pantay sa paligid ng circumference habang pinapanatili ang isang makinis na panloob na profile, na binabawasan ang magulong eddies na nagpapabilis sa pagguho. Kung ikukumpara sa rubber o polymer linings, ang mga ceramic system ay nagpapanatili ng integridad ng istruktura sa mas mataas na bilis, ngunit ang tamang hydraulic na disenyo ay mahalaga upang maiwasan ang mechanical shock loading na maaaring magdulot ng pag-crack sa halip na unti-unting pagkasira.

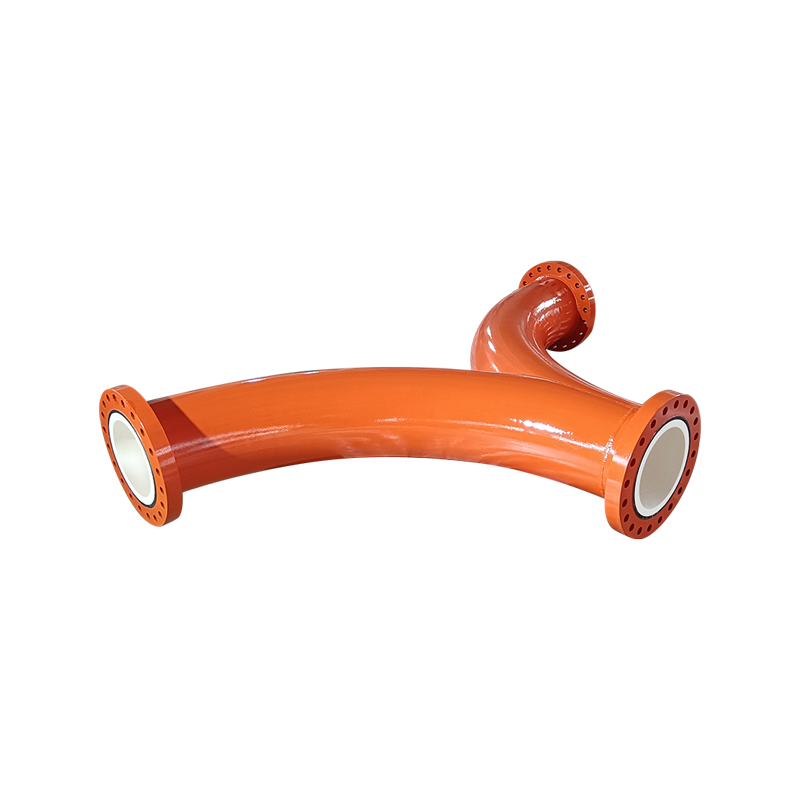

Ceramic ring wear resistant pipe

Solids Concentration Tolerance

A Ceramic Ring Wear Resistant Pipe gumaganap nang maaasahan sa malawak na hanay ng mga konsentrasyon ng slurry, karaniwang mula sa 10% hanggang 60–70% ayon sa timbang , depende sa pamamahagi ng laki ng butil at lagkit ng fluid ng carrier. Sa mababa hanggang katamtamang konsentrasyon, ang pagsusuot ay pinangungunahan ng pakikipag-ugnayan ng particle-wall, na napakahusay na lumalaban sa mga keramika. Sa mataas na konsentrasyon, tumataas ang inter-particle interaction, humahantong sa mas mataas na bulk density, mas malaking normal na puwersa sa pipe wall, at tumaas na abrasive na enerhiya sa bawat unit area. Hindi tulad ng mga rubber lining, na maaaring mag-deform o mapunit sa ilalim ng mabibigat na karga, at mga bakal na tubo, na mabilis na nabubulok sa ilalim ng siksik na daloy ng slurry, ang mga ceramic ring ay nagpapanatili ng kanilang tigas at dimensional na katatagan kahit na sa mataas na pagkarga ng mga solido. Gayunpaman, ang napakataas na konsentrasyon na sinamahan ng malalaking sukat ng butil at mataas na bilis ay maaaring makabuo ng mga puwersa ng epekto na humahamon sa resistensya ng ceramic fracture kaysa sa wear resistance. Para sa kadahilanang ito, karaniwang tinutukoy ng mga taga-disenyo ng system ang mga ceramic-lined pipe kapag kailangan ang mataas na konsentrasyon ng transportasyon, ngunit may mga kontroladong bilis at tamang paglipat ng daloy upang mabawasan ang pinsala sa epekto.

Mga Pagsasaalang-alang sa Engineering para sa Integridad ng Liner

Ang long-term reliability of a Ceramic Ring Wear Resistant Pipe nakasalalay hindi lamang sa mga materyal na katangian kundi pati na rin sa mekanikal na disenyo at kalidad ng pag-install . Ang wastong pag-bonding ng singsing—sa pamamagitan man ng high-strength na epoxy, vulcanized rubber interlayer, o mechanical locking—ay tinitiyak na ang mga ceramic segment ay mananatiling ligtas sa ilalim ng hydraulic forces at vibration. Ang mga biglaang pagbabago sa direksyon ng daloy, hindi maayos na pagkakahanay ng mga kasukasuan, o hindi wastong pagwelding malapit sa mga may linyang seksyon ay maaaring magpasok ng mga localized na stress na lumalampas sa mga limitasyon ng ceramic fracture kahit na mababa ang mga rate ng pagkasira. Kapag wastong idinisenyo, inilagay, at pinaandar sa loob ng tinukoy na bilis at mga parameter ng epekto ng particle, ang mga ceramic ring system ay patuloy na nahihigitan ng metal, rubber-lined, at polymer-lined pipe sa abrasive na serbisyo, na nag-aalok ng kapansin-pansing pinahabang buhay ng serbisyo na may kaunting pagkasira ng liner.

Ceramic ring wear resistant pipe

Karaniwang Operating Envelope (Indicative)

• Laki ng Particle: Mga pinong pulbos hanggang ~10–25 mm magaspang na solid (nangangailangan ang mas malalaking sukat ng disenyong kontrolado ng epekto)

• Slurry na Bilis: ~2–6 m/s (hanggang ~8–10 m/s na may na-optimize na geometry ng daloy)

• Konsentrasyon ng Solid: ~10–60% ayon sa timbang (mas mataas na posible na may kontroladong bilis at laki ng butil)
