Sa abrasive slurry transport system, ang bimetallic composite wear-resistant pipe nagpapakita ng higit na mahusay na paglaban sa pagguho kumpara sa isang tubo na may linyang goma . Sa ilalim ng mga kondisyon ng slurry na may mataas na nilalaman, ipinapakita ng mga simulation sa laboratoryo at field na ang mga bimetallic na istruktura ay maaaring pahabain ang buhay ng serbisyo nang humigit-kumulang 4 hanggang 8 beses depende sa katigasan ng butil, bilis, at konsentrasyon. Bagama't gumaganap nang sapat ang isang rubber-lineed system sa mababa hanggang katamtamang abrasion na mga sitwasyon, nakakaranas ito ng mabilis na pagkasira sa mga high-velocity slurry na kapaligiran kung saan ang mga matutulis na particle ay patuloy na nakakaapekto sa panloob na dingding. Para sa mga application na nangangailangan ng isang matibay abrasion resistant pipe , ang mga bimetallic composite na disenyo ay nagbibigay ng mas matatag at predictable na pangmatagalang pagganap.
Mekanismo ng Erosion sa Abrasive Slurry Transport
Ang pagguho sa mga slurry pipeline ay pangunahing sanhi ng mga solidong particle na nasuspinde sa likidong media na paulit-ulit na tumatama sa panloob na dingding ng tubo. Sa isang bimetallic composite wear-resistant pipe , ang panloob na layer ay inengineered na may mataas na tigas na metal na istraktura na lumalaban sa micro-cutting at impact deformation. Karaniwang nakakamit ng layer na ito ang mga antas ng katigasan sa itaas HRC 55–65 , na nagpapahintulot dito na makatiis ng tuluy-tuloy na pambobomba ng butil nang walang mabilis na pagkawala ng materyal.
Sa kabaligtaran, ang mga tubo na may linya ng goma ay umaasa sa pagkalastiko upang sumipsip ng enerhiya ng epekto. Sa una, binabawasan ng mekanismong ito ang mga rate ng pagguho; gayunpaman, sa ilalim ng mataas na enerhiya na daloy ng slurry, ang paulit-ulit na pagpapapangit ay humahantong sa pagkapagod sa ibabaw, pag-crack, at tuluyang delamination. Sa sandaling nakompromiso ang layer ng goma, ang pinagbabatayan na bakal ay nakalantad, at mabilis na bumibilis ang pagguho.
Ang proseso ng pagguho sa isang abrasion resistant pipe ang sistema ay naiimpluwensyahan ng bilis ng butil (madalas na 3–10 m/s sa mga sistemang pang-industriya), pamamahagi ng laki ng particle (karaniwang 0.1–5 mm), at solidong konsentrasyon (10–60% ayon sa volume). Ang mga variable na ito ay lubos na tinutukoy kung ang mga solusyon sa goma o bimetallic ay mas angkop.
Paghahambing ng Pagganap sa Pagitan ng Mga Istraktura ng Pipe
| Parameter ng Pagganap | Bimetallic Composite Wear-Resistant Pipe | Rubber-Lined Pipe |
|---|---|---|
| Paglaban sa Erosion | Napakataas (4–8× mas mahabang buhay) | Katamtaman |
| Buhay ng Serbisyo | 8,000–15,000 na oras | 1,500–3,000 oras |
| Paglaban sa Epekto | Mataas na tibay ng istruktura | Mataas na pagkalastiko ngunit madaling kapitan ng pagkapagod |
| Mode ng Pagkabigo | Unti-unting pagsusuot | Biglang bumagsak ang lining |
Mga Pangunahing Salik sa Inhinyero na Nakakaapekto sa Paglaban sa Pagkasuot
Ang pagganap ng anuman abrasion resistant pipe depende sa maramihang nakikipag-ugnayan na mga kadahilanan sa engineering. Kabilang dito ang katigasan ng materyal, rehimen ng daloy, komposisyon ng slurry, at geometry ng pag-install.
- Katigasan ng butil: ang slurry na mayaman sa kuwarts ay nagpapataas nang malaki sa rate ng pagguho
- Bilis ng daloy: ang bilis ng pagguho ay tumataas nang higit sa 5 m/s
- Pagkurba ng tubo: nakakaranas ang mga siko ng hanggang 3x na mas mataas na pagkasuot
- Temperatura: bumibilis ang pagkasira ng goma sa itaas ng 70°C
A bimetallic composite wear-resistant pipe ay hindi gaanong sensitibo sa mga variable na ito dahil sa matibay na layer ng pagsusuot ng metal, samantalang ang mga sistemang may linyang goma ay nagpapakita ng hindi linear na pagkasira kapag nalampasan na ang mga limitasyon sa pagpapatakbo.

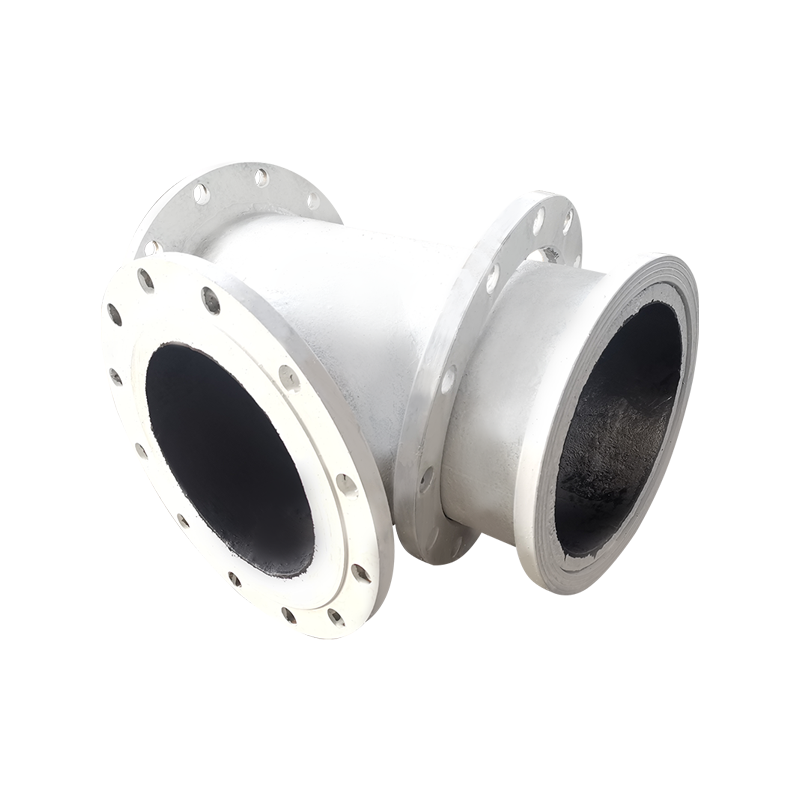

bimetallic composite wear-resistant pipe
Pagsusuri sa Gastos at Pagpapanatili ng Lifecycle
Bagama't ang paunang halaga ng a bimetallic composite wear-resistant pipe ay karaniwang mas mataas kaysa sa isang alternatibong may linya ng goma, ang pagsusuri sa gastos sa lifecycle ay nagpapakita ng ibang kinalabasan. Sa loob ng 10-taong ikot ng pagpapatakbo, maintenance downtime, dalas ng pagpapalit, at mga gastos sa paggawa ay makabuluhang nakakaimpluwensya sa kabuuang paggasta.
Ang mga sistemang may linyang goma ay kadalasang nangangailangan ng bahagyang o buong muling paglining bawat 1-2 taon sa mga matitinding slurry na kapaligiran. Ang bawat pagsasara ay maaaring magresulta sa pagkalugi ng produksyon mula sa ilang libo hanggang daan-daang libong mga yunit ng pagpapatakbo depende sa sukat ng planta.
Sa kabaligtaran, ang isang bimetallic system ay maaaring gumana nang mahabang panahon na may kaunting interbensyon, na binabawasan ang hindi planadong downtime ng hanggang sa 60% . Ginagawa nitong isang ginustong pagpipilian para sa mga kritikal na slurry transport pipeline kung saan ang pagpapatuloy ay mahalaga.
Mga Sitwasyon ng Industrial Application
Ang pagpili ng isang abrasion resistant pipe ay lubos na nakadepende sa mga kinakailangan sa kapaligirang pang-industriya. Ang mga bimetallic composite pipe ay malawakang ginagamit sa mga kondisyong mataas ang suot gaya ng mga tailing sa pagmimina, mga operasyon ng dredging, at mga planta sa pagpoproseso ng mineral.
- Pagmimina ng slurry transport na may mataas na nilalaman ng quartz na higit sa 30% solids
- Mga sistema ng dredging ng ilog na may tuluy-tuloy na paggalaw ng buhangin at graba
- Mga pipeline ng pagproseso ng semento at hilaw na materyal na may nakasasakit na dust slurry
Ginagamit pa rin ang mga tubo na may linyang goma sa mga katamtamang kondisyon, partikular na kung saan mas nangingibabaw ang chemical corrosion kaysa mechanical abrasion. Gayunpaman, sa high-impact na transportasyon ng slurry, ang kanilang mga limitasyon sa pagganap ay nagiging maliwanag sa loob ng maikling mga ikot ng pagpapatakbo.
Mga Mode ng Pagkabigo at Pag-uugali ng Pagiging Maaasahan
Ang pag-uugali ng pagkabigo ay isang kritikal na salik sa pagsusuri ng mga sistema ng tubo. A bimetallic composite wear-resistant pipe karaniwang nagpapakita ng unti-unti, predictable wear, na nagpapahintulot sa mga operator na mag-iskedyul ng maintenance bago mangyari ang kritikal na pagkabigo.
Ang mga tubo na may linyang goma, gayunpaman, ay may posibilidad na mabigo sa mas biglaang paraan. Kapag ang lining ay nagkaroon ng mga bitak o natanggal mula sa substrate, mabilis na bumibilis ang pagguho, na kadalasang humahantong sa mga emergency shutdown. Malaki ang epekto ng pagkakaibang ito sa failure mode sa operational reliability sa slurry system.
Isinasaalang-alang ang paglaban sa pagguho, gastos sa lifecycle, katatagan ng makina, at pagiging maaasahan ng pagpapatakbo, ang Ang bimetallic composite wear-resistant pipe ay patuloy na nahihigitan ng rubber-lined pipe system sa mga nakasasakit na slurry transport application. Para sa mga inhinyero na pumipili ng isang abrasion resistant pipe solusyon, ang mga bimetallic na istruktura ay nagbibigay ng isang teknikal na matatag at mahusay sa ekonomiya na pangmatagalang diskarte.
