Pagdating sa paghawak ng sabay-sabay na epekto at abrasion, ceramic composite wear-resistant lining malinaw na outperforms purong alumina ceramic lining . Ang purong alumina ceramic lining ay nag-aalok ng pambihirang tigas — karaniwang 85–90 HRA — ngunit dahil sa brittleness nito, nagiging madaling mabali ito sa ilalim ng paulit-ulit na pagkarga ng epekto. Ang ceramic composite wear-resistant lining, sa kabaligtaran, ay nagbubuklod ng high-alumina ceramic tile (karaniwan ay 92–95% Al₂O₃) sa isang nababaluktot na goma o steel backing, na pinagsasama ang tigas ng ibabaw sa structural toughness. Ang hybrid na construction na ito ang dahilan kung bakit ang ceramic composite wear-resistant lining ay naging mas pinili sa mga heavy-duty na industriya gaya ng pagmimina, semento, at power generation, kung saan ang mga pipeline, chute, at hopper ay humaharap sa parehong mga abrasive particle at mechanical shock nang sabay-sabay.
Bakit Nabigo ang Purong Alumina Ceramic Lining sa Epekto
Ang purong alumina ceramic lining ay ginawa mula sa sintered aluminum oxide, na nakakamit ang mga halaga ng katigasan sa ibabaw na HV 1400–1800. Ginagawa nitong lubos na lumalaban sa fine-particle abrasion. Gayunpaman, ang alumina ay likas na malutong, na may fracture toughness (K₁c) na 3–4 MPa·m½ lamang. Kapag sumailalim sa biglaang mekanikal na epekto - tulad ng malalaking bukol ng mineral na bumabagsak sa ibabaw ng chute - ang mga ceramic tile ay pumuputok at lumubog sa halip na sumisipsip ng enerhiya.
Sa real-world na pagsubok na isinagawa sa mga iron ore transfer chute, ang monolithic pure alumina ceramic lining tile ay nagpakita ng nakikitang pag-crack pagkatapos lamang ng 6-8 na linggo ng serbisyo sa ilalim ng lump ore impact (laki ng particle >80 mm). Kapag nabibitak ang isang tile, ang pinagbabatayan na bakal na substrate ay nakalantad at mabilis na nagsusuot, na nagpapabilis sa kabuuang pagkabigo ng system. Ito ang pangunahing limitasyon ng paggamit ng purong ceramic lining sa pinagsamang impact-abrasion environment.
Paano Niresolba ng Ceramic Composite Wear-Resistant Lining ang Problema
Ang ceramic composite wear-resistant lining ay tumutugon sa problema sa brittleness sa pamamagitan ng layered construction nito. Ang ceramic surface layer ay lumalaban sa abrasion, habang ang rubber o steel backing ay sumisipsip at nagwawaldas ng impact energy bago nito mabali ang ceramic. Ang synergy na ito ay nagpapahintulot sa pinagsama-samang istraktura na gumana nang epektibo kahit na paulit-ulit na hinampas ng magaspang, angular na mga particle.
Ang mga pangunahing bentahe ng istruktura ay kinabibilangan ng:
- Ang layer ng goma (karaniwang 10–20 mm ang kapal) ay nagsisilbing shock absorber, na binabawasan ang peak stress na naililipat sa mga ceramic tile hanggang sa 60–70% .
- Ang mga ceramic tile ay naka-segment (karaniwang 50×50 mm o 75×75 mm), kaya ang crack propagation ay nakapaloob sa isang tile sa halip na kumalat sa buong panel.
- Ang mataas na kalidad na ceramic composite wear-resistant lining ay gumagamit ng 92–95% Al₂O₃ tile na may HRC ≥ 70, na nagpapanatili ng mahusay na abrasion resistance kasama ng pinahusay na tibay.
Sa parehong iron ore chute application na binanggit sa itaas, ang rubber-backed ceramic composite wear-resistant lining ay nakamit ang buhay ng serbisyo ng 18–24 na buwan , na kumakatawan sa isang 3x na pagpapabuti sa purong alumina ceramic lining sa ilalim ng magkaparehong mga kondisyon ng operating.
Paghahambing ng Pagganap: Ceramic Composite vs Purong Alumina Ceramic Lining
Ang talahanayan sa ibaba ay nagbubuod ng mga pangunahing sukatan ng pagganap sa lahat ng pinakamahalagang pamantayan sa pagsusuri para sa pinagsama-samang epekto-abrasion na kapaligiran.
| Parameter | Ceramic Composite Wear-Resistant Lining | Pure Alumina Ceramic Lining |
|---|---|---|
| Katigasan ng Ibabaw | HRC ≥ 70 / HV 1400–1600 | HRA 85–90 / HV 1400–1800 |
| Paglaban sa Epekto | Mataas (na-absorb ng rubber backing ang shock) | Mababa (malutong na bali sa epekto) |
| Paglaban sa Abrasion | Mataas | Napakataas (pinong mga particle) |
| Katigasan ng Bali (K₁c) | Pinabuting (composite structure) | 3–4 MPa·m½ (malutong) |
| Buhay ng Serbisyo (lump ore chute) | 18–24 na buwan | 6–8 na linggo |
| Max Operating Temperatura | ~200°C (nasa likod ng goma); ~900°C (bakal-backed) | Hanggang 1600°C |
| Pagkontrol ng Crack Propagation | Nililimitahan ng mga naka-segment na tile ang pagkalat | Ang mga bitak ay kumalat sa mga panel |
| Flexibility ng Pag-install | Mataas (flexible backing conforms to curves) | Limitado (matigas, patag na ibabaw lamang) |
| Gastos sa bawat Pag-install | Katamtaman–Mataas | Katamtaman |
Kung saan May Advantage pa rin ang Pure Alumina Ceramic Lining
Ang purong alumina ceramic lining ay hindi lipas na — ito ay nananatiling higit na mahusay na pagpipilian sa mga partikular na sitwasyon kung saan ang epekto ay bale-wala at ang fine-particle abrasion ay nangingibabaw. Kasama sa mga karaniwang application ang:
- Pneumatic conveying ng pinong pulbos (hal., fly ash, cement powder) sa mataas na bilis — mga laki ng particle na mas mababa sa 5 mm na walang mechanical shock.
- Mga kapaligirang may mataas na temperatura na higit sa 300°C , kung saan hindi maaaring gamitin ang rubber-backed composite lining at kinakailangan ang mga alternatibong steel-backed.
- Mga seksyon ng tuwid na tubo na may pare-parehong daloy ng slurry at walang magulong impact zone.
Sa mga kapaligirang ito, ang napakataas na tigas ng ibabaw ng purong alumina ceramic lining (HV hanggang 1800) ay nagbibigay ng wear resistance na hindi ganap na maitugma ng mga composite na produkto sa antas ng ibabaw. Ang susi ay ang pagtutugma ng uri ng lining sa aktwal na mga kondisyon ng operating.

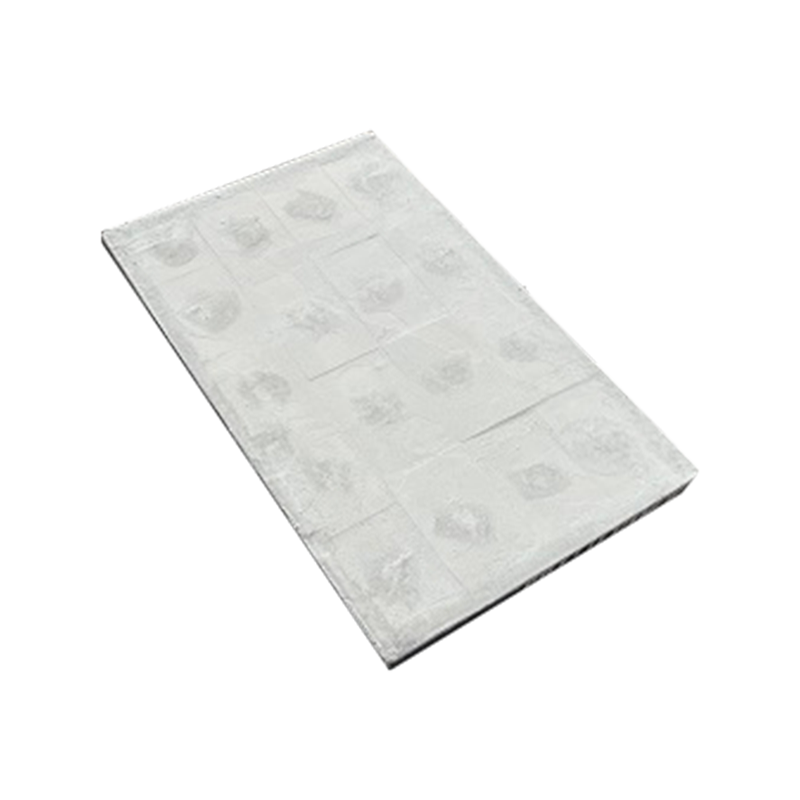

ceramic composite wear-resistant lining
Pagpili ng Tamang Ceramic Lining para sa Iyong Application
Ang pagpili sa pagitan ng ceramic composite wear-resistant lining at purong alumina ceramic lining ay dapat na nakabatay sa isang structured na pagtatasa ng iyong mga kondisyon sa pagpapatakbo. Isaalang-alang ang mga sumusunod na salik ng pagpapasya:
Laki ng Particle at Enerhiya ng Epekto
Kung ang iyong proseso ay humahawak ng mga particle na mas malaki sa 20 mm, lalo na sa drop height na lampas sa 0.5 m, ang ceramic composite wear-resistant lining ay lubos na inirerekomenda. Ang rubber o steel backing ay mahalaga upang maiwasan ang sakuna na pagkabigo ng tile. Para sa mga pinong particle na wala pang 5 mm na walang makabuluhang drop impact, sapat na ang purong alumina ceramic lining.
Operating Temperatura
Ang rubber-backed ceramic composite wear-resistant lining ay limitado sa humigit-kumulang 200°C. Kung ang iyong aplikasyon ay nagsasangkot ng mga temperatura sa itaas ng threshold na ito — tulad ng sa mga pipe ng kiln feed o mga high-temperature na gas duct — tukuyin ang steel-backed composite lining (na-rate sa ~900°C) o suriin ang refractory-grade pure ceramic lining.
Geometry ng Kagamitan
Ang ceramic composite wear-resistant lining na may flexible rubber backing ay maaaring umayon sa mga curved surface, elbow, at irregular geometries na walang kumplikadong pagputol o pag-tile. Ang purong alumina ceramic lining, na matibay, ay mas angkop sa mga flat panel at tuwid na mga seksyon. Para sa mga curved chute wall o pipe bends, nag-aalok ang composite lining ng mga makabuluhang pakinabang sa pag-install.
Diskarte sa Pagpapanatili at Pagpapalit
Dahil ang ceramic composite wear-resistant lining ay gumagamit ng mga naka-segment na tile panel, ang mga indibidwal na nasirang tile ay maaaring palitan nang hindi binabaklas ang buong lining system. Binabawasan ng modular repairability na ito ang downtime ng maintenance at kabuuang gastos sa lifecycle. Sa kabaligtaran, ang isang bitak na monolithic pure alumina ceramic lining section ay kadalasang nangangailangan ng buong pagpapalit ng panel, na mas nakakagambala at magastos.
Mga Aplikasyon sa Real-World na Industriya
Ang ceramic composite wear-resistant lining ay standard na detalye na ngayon sa ilang hinihinging sektor:
- Pagmimina at pagproseso ng mineral: Maglipat ng mga chute, hopper, at cyclone liners sa mga operasyon ng tanso, iron ore, at karbon. Naidokumento na ang mga pagpapahusay sa buhay ng serbisyo na 200–400% sa mga steel liners.
- Mga halaman ng semento: Mga casing ng bucket elevator, separator inlet duct, at raw meal conveying pipe, kung saan ang pinagsamang abrasyon mula sa klinker at epekto mula sa malalaking particle ay isang talamak na problema sa pagpapanatili.
- Power generation: Mga saksakan ng coal mill, pulverized fuel (PF) pipe, at fly ash conveying system — kadalasang nangangailangan ng abrasion resistance ng ceramic lining at ang flexibility ng isang composite structure.
- Industriya ng bakal: Sinter plant transfer point at pellet handling system, kung saan ang mabibigat, angular na materyales ay lumilikha ng matinding pinagsamang pagkasuot.
Sa isang dokumentadong case study mula sa isang malaking pasilidad ng iron ore port ng Australia, na lumilipat mula sa purong alumina ceramic lining sa goma-backed ceramic composite wear-resistant lining sa mga ship loader chute ay nabawasan ang taunang gastos sa pagpapalit ng lining ng humigit-kumulang 65% at inalis ang hindi planadong downtime dahil sa pagkabigo ng liner sa panahon ng pagpapatakbo ng paglo-load.
Mga Pangunahing Takeaway
- Sa ilalim ng sabay na epekto at abrasion, Ang ceramic composite wear-resistant lining ay makabuluhang mas matibay kaysa sa purong alumina ceramic lining dahil sa energy-absorbing backing layer nito.
- Ang purong alumina ceramic lining ay nagpapanatili ng isang kalamangan sa mga purong abrasion na kapaligiran na may mga pinong particle at mataas na temperatura, kung saan maaaring hindi angkop ang mga composite backing material.
- Ang naka-segment na disenyo ng tile ng ceramic composite wear-resistant lining ay kumokontrol sa pagpapalaganap ng crack at nagbibigay-daan sa modular replacement, na binabawasan ang pangmatagalang gastos sa pagpapanatili.
- Ang mga parameter na partikular sa application — laki ng butil, enerhiya ng epekto, temperatura, at geometry ng kagamitan — ay dapat palaging humimok sa pagpili ng naaangkop na solusyon sa ceramic lining.
- Sa mabibigat na industriya tulad ng pagmimina, semento, at pagbuo ng kuryente, ang ceramic composite wear-resistant lining ay patuloy na naghahatid 3–5x na mas mahabang buhay ng serbisyo kaysa sa purong ceramic lining sa ilalim ng real-world na pinagsamang mga kondisyon ng pagsusuot.
